Modell
Vela
Das optische Highlight unter den ibk-Garagen: Das Bogenvordach mit integrierter Halogen-Beleuchtung setzt Ihre Garage optimal in Szene und ist nicht nur nachts, sondern auch tagsüber ein echter Eyecatcher.
Vela – schwungvoller Blickfang
Sie wünschen sich eine aufmerksamkeitsstarke Toransicht mit stimmungsvollem Lichtambiente? Dann ist Vela genau das richtige Modell für Sie!
Technische Daten & Maße
Grundriss
Detail A
Toransicht
Schnittgarage

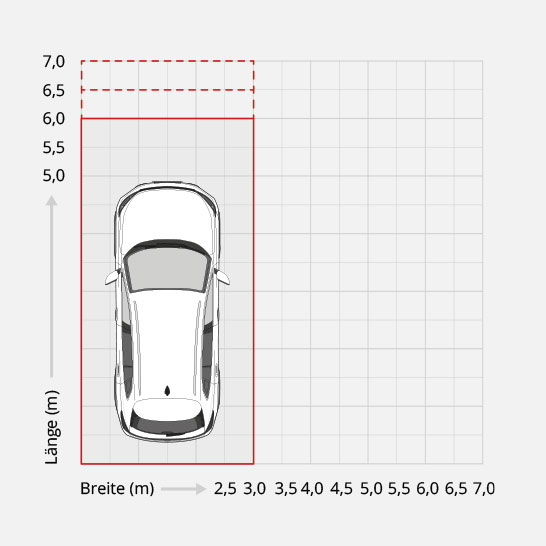

Größenraster

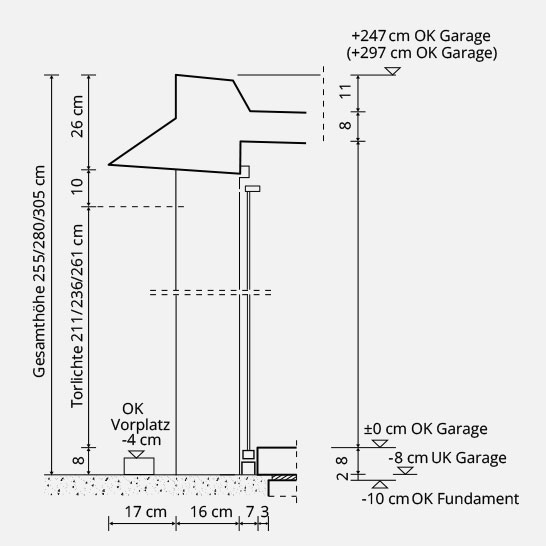

Schnitt Garagentor
AUSSENMASSE IN CM
Länge
598
598
598
648
648
648
698
698
698
Breite
295
295
295
295
295
295
295
295
295
Höhe
255
280
305
255
280
305
255
280
305
INNENMASSE IN CM
Länge
566
566
566
616
616
616
666
666
666
Breite
280
280
280
280
280
280
280
280
280
Höhe
223
248
273
223
248
273
223
248
273
TORLICHTE IN CM
Breite
248
248
248
248
248
248
248
248
248
Höhe
211
236
261
211
236
261
211
236
261
Bautechnische Informationen
Konstruktion
Massiver Kubus in Stahlbeton mit werkseitigem Boden. Betongüte C30/37, Baustahlbewehrung S 500. Wannendach mit umlaufender Beton-Attika. Betonboden in höchster Expositionsklasse (XC4, XD3, XF4) ausgeführt und manuell eingebracht. Vorderkante des Garagenbodens mit umfassendem Edelstahl-U-Profil geschützt.
Nutz- & Verkehrslasten
Dach: Nutzlast gesamt 2,5 kN/m². Höhere Schnee- und Erdlasten möglich.
Boden: Zulässige Verkehrslast 3,5 kN/m². Höhere Verkehrslast möglich.
Aussen- & Innengestaltung
Außen: Sto Kunstharz-Edelputz in handwerklicher Spritztechnik. Farbe: weiß.
Innen: Wischfester Sto Dispersionsanstrich, gesprenkelt. Elastische Stoßleisten zum Schutz der Wagentüren.
Stahlschwingtor
Senkrechte Sicken. Beidseitig feuerverzinkt, witterungsunempfindlich pulverbeschichtet. 3-Punkt-Verriegelung (2 x seitlich, 1 x oben), Sicherheitszylinderschloß, 2 Schlüssel. Farbe: weiß
Dachisolierung und Entwässerung
Bitumenvoranstrich, Bitumen-Schweißbahnen mit Trägereinlage, beschiefert, inkl. Bekiesung als zusätzlicher UV-Schutz. Innenliegende Entwässerung mit Kunststofffallrohren.
Be- & Entlüftung
Integrierte Belüftungsöffnungen im Torblatt bzw. über der Torschwelle. Entlüftungsöffnungen in der Rückwand mit Lüftungsquerschnitt von 200 cm². Witterungsbeständige Lüftungsgitter aus Aluminium.
Beleuchtung
Drei Halogenstrahler mit Bewegungsmelder sind im Bogenvordach integriert.
Bauantragsunterlagen
Statische Typenberechnung für das vereinfachte Genehmigungsverfahren werden zur Verfügung gestellt.
Transport & Montage
Die Anfahrt zur Baustelle und das Platzieren der Garage auf dem vom Bauherrn vorbereiteten Fundament erfolgen durch unser Team. Wir erstellen die Fundamentpläne gemäß den örtlichen Gegebenheiten. Bei ungünstigen Baustellenverhältnissen oder überschweren Garagen ist der Einsatz eines Autokrans erforderlich, dessen Kosten gesondert berechnet werden.
